Implementação da rede de computadores no Centro de Formação Kundiama

1.  O Introdução

     As TI (Tecnologias de Informação) surgiram com o intuito de facilitar o trabalho do género humano, trazendo mais valias no que refere no tratamento das informações para a unificação do mundo.

        Hoje em dia, boa parte da informação é trocada através de uma rede (internet) para que a mesma informação circule é necessária uma rede, neste mesmo trabalho vamos apresentar a infraestrutura de uma determinada organização.

1.  O Problema

         O uso de rede numa determinada numa instituição de ensino é de extrema importância pois facilita o gerenciamento de informações tanto da infraestrutura em si bem como a gestão dos estudantes.

        Como elaborar uma rede cliente servidor de modo que os estudantes tenham acesso a ela e sejam monitorados pela mesma rede e com isto possam ter uma formação de excelência?

1.1. Problemas a serem resolvidos.

·         Equipamentos obsoletos de gerações anteriores;

·         Falta de mecanismo de segurança (controle e níveis de acesso entre os usuários);

·         Distribuição dos endereços lógicos (IP) é feita de forma estática.

 2. Justificativa

Há necessidade de se instalar uma  infraestrutura de rede no Centro de Formação Kundiama com o objetivo de garantir melhor desempenho e performance da mesma (a partir de uma infraestrutura centralizada) permitindo assim o melhor trafego na rede, fazendo que todos os recursos e serviços inerentes ao funcionamento da rede estejam alocados em uma máquina dedicada, sendo que, as outras estações assedam a estes recursos e serviços mediante os critérios estabelecidos na rede.

3. Objetivos Do Projeto

    3.1 Objetivo Geral

        Implementar uma rede cliente-servidor no Centro de Formação Kundiama.

    3.2 Objetivos específicos

·         Melhorar o fluxo e acesso às informações;

·         Criar contas de usuários e adiciona-los ao domínio da rede;

·         Configurar serviços como: DOMÍNIO, DHCP, DNS e ARQUIVO para a organização e a gestão da rede.

4 Metodologia Utilizada

    A metodologia utilizada é a Top-Down também chamada de cima para baixo, começando a implementação no ponto de vista do usuário até a camada mais abaixo de configurações técnicas.

        O projeto é dividido em quatro fases:

             1.      Identificação das necessidades e das metas do cliente;

2.      Projeto de rede lógica;

3.      Projeto da rede física;

4.      Teste, otimização da rede e da documentação do projeto

DOMÍNIO DO PROBLEMA

5. Solução Proposta.

·      Substituição de equipamentos por outros com tecnologias de ponta para dar melhor Suporte;

·      Implementação de Serviço de Domínio (AC/DC) e Políticas de Grupo, para permitir que haja melhor controlo dos computadores e das contas de utilizadores.

·      Implementar um servidor DHCP, que terá a função de distribuir os endereços lógicos (IP) automaticamente.

Estrutura Lógica

5.1 Ferramentas Lógicas

·         Microsoft Visio: Software para modelagem de diagrama.

·         Cisco Packet Tracer v7.0: Programa que permite, simular redes de computadores através de equipamentos, e configurações presentes em situações reais.

·         Oracle VM Virtual Box 6.2: Software de virtualização.

·         Sistema Operacional Windows Server 2016: Sistema Operativo da Microsoft para Servidores.

Estrutura Física Sede

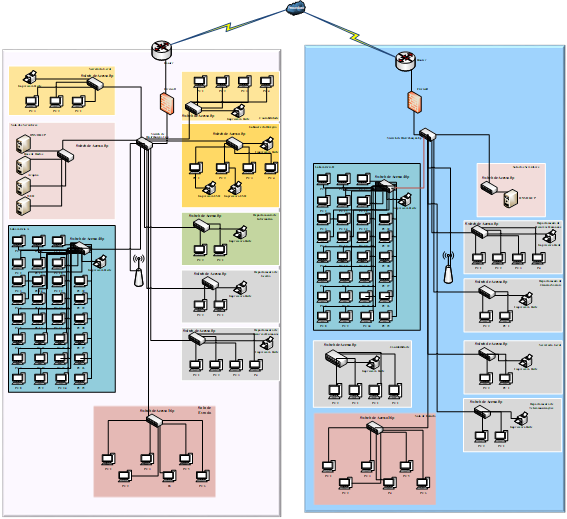

Estrutura Física Sede e Filial

7. Características da rede a utilizar

Na rede central tem os seguintes serviços:

·         Servidor DNS: É responsável pela conversão dos endereços IPs em nomes na nossa rede. Ele cria uma tabela em que associa os endereços IPs aos seus respectivos Domínios.

·         Serviços AD/DS: Ele armazena informações sobre objectos na rede e disponibiliza essas informações para usuários e administradores da rede. O AD/DS usa controladores de domínio para conceder, aos usuários da rede, o acesso a recursos permitidos em qualquer local da rede por meio de um processo de login único.

·         Serviços DHCP: tem a função de disponibilizar endereços IPs de forma lógica aos host que estão na rede.

·         Servidor de BD: É um serviço que possui e gerencia as informações em uma base de dados. É nele onde vão estar armazenadas as notas dos alunos.

·         Servidor Web: Ele vai ser responsável pelo armazenamento sites.

·         Servidor Arquivos: Faz o armazenamento dos arquivos de dados como arquivos de textos. Nele alocadas as matérias dos professores para os estudantes.

7.1. Hierarquia

    Quanto a hierarquia será Cliente/Servidor: é o tipo de rede que contém um elemento central chamado servidor que tem a função de controlar os demais dispositivos conhecidos como clientes.

7.2. Abrangência geográfica

        LAN (Network Área Local), é uma rede local interna, ou seja, os dispositivos estão conectados no mesmo local

       MAN (Metropolitan Área Network), é uma redes de alta transmissão que cobrem ares de média dimensão como campos, cidades ou regiões. Uma MAN é o conjunto ou a união de duas ou mais redes locais que se encontram no mesmo espaço ou região. Isso quando a rede local conerta-se com a provedora ou a internet.

7.3. Topologia

Estrela: é aquela em que os dispositivos de rede estão conectados a um ponto central, esse dispositivo geralmente um Hub ou Switch se encarregar em distribuir os sinais entre os demais hosts.

Vantagens:

•      A manutenção deste tipo rede é rápida e bastante simplificada, havendo problema em um dos seguimentos (Nó) somente ele ficará inoperante;

•      A codificação e adição dos novos computadores são feitas de forma simples;

•      Gerenciamento centralizado.

Desvantagens:

•      Uma falha no servidor de domínio é capaz de danificar toda a infraestrutura de rede



7.4. Serviços

·         Serviços DNS

·         Serviços AD/DC

·         Serviços DHCP

·         Serviços de Arquivo

7.5. Meios de transmissão

Para á implementação desta rede fez se o uso dos dois tipos de transmissão: Guiados e Não Guiados.

 Os Meios de Transmissão Guiados necessitam de um guia para a transmissão de sinal, estes pode ser:

·         Cabos coaxial;

·         Cabos de pares-trançados;

·         Cabos de fibras-ópticas.

Os Meios de Transmissão Não Guiados não necessitam de um guia para a transmissão de sinal, estes são:

·         Micro-onda;

·         Infravermelhos;

·         Bluetooth.

Para à implementação da rede faremos o uso dos dois meios, Guiados que serão para estruturação da Universidade em causa, e os Não Guiados, os pontos sem fio que serão implementados para a zona WiFi.

7.6 Protocolos

São normas, ou regras que regem o funcionamento das redes. Dentre os vários protocolos de rede usaremos os seguintes:

· TCP/IP – Conjunto de protocolos de comunicação entre computadores;

· TCP (Tranmission Control Protocol) – controlo de transmissão sobre os quais assenta a internet;

· FTP (File Tranfer Protocol) – protocolo de transferência de arquivos;

· UDP (User Datagram Protocol) – protocolo simples da camada de transporte;

· ICMP (Internet Control Message Protocol) – é responsável por fornecer relatórios de erro;

· SNMP (Simple Network Management Protocol) – protocolo simples de gerenciamento de rede;
